FPT1.5-TWIN導軌式接線端子以3.5mm超薄單層機身實現3P接線容量，在有限柜內空間中支持更多回路布設，適配高密度電控場景。產品采用90°直插式彈簧接線方案，兼容0.21.5mm²剛性、柔性及帶冷壓頭導線，剝線810mm即可快速插接，無需額外工具即可保障接觸可靠，有效提升布線效率。
端子以PA66為絕緣主體，達UL94 V-0阻燃等級，銅合金鍍錫導體導電性能穩定；可在-40℃~105℃寬溫環境下穩定運行，脈沖耐壓6KV，通過IEC、UL雙重標準認證，符合REACH/RoHS環保要求，IP20防護可滿足多數工控柜體的常規使用需求。
立即咨詢
產品參數

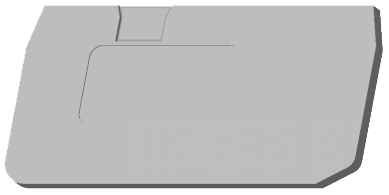

產品附件
安規認證
下載
基礎數據
| 產品型號 | FPT1.5-TWIN |
| 產品厚度 | 3.5mm |
| 產品層數 | 1 |
| 接線位數 | 3P |
| 接線方式 | 直插式彈簧接線 |
| 連接方向 | 90° |
| 工作溫度 | －40℃~105℃ |
| 防護等級 | IP20 |
| 絕緣材料 | PA66 |
| 阻燃等級 | UL94 V-0 |
| 材料組別 | Ⅰ |
| 安裝類型 | 導軌式 |
| 導體材料 | 銅合金 |
| 表面鍍層 | 鍍錫 |
| 環保事項 | 符合REACH/RoHS |
| 產品顏色 | 灰色 |
技術數據
| 額定電壓〔IEC〕 | 500V |
| 額定電流〔IEC〕 | 17.5A |
| 過壓類別 | Ⅲ |
| 污染等級 | 3 |
| 脈沖耐壓 | 6KV |
| 剛性導線 | 0.2~1.5mm2 |
| 柔性導線 | 0.2~1.5mm2 |
| 柔性導線，帶絕緣冷壓頭 | 0.2~1.5mm2 |
| 剝線長度 | 8~10mm |
| 額定電壓〔UL〕 | 300V |
| 額定電流〔UL〕 | 15A |
| 連接容納量AWG | 26~14 |
| 執行標準 | IEC60947-7-1、UL1059 |
